志控B40X水控机如何接线

水控机接线说明，水控器接线说明，水控机如何接线？

单机版水控机接线说明(适用型号:B405/B425/B455/B465)

红色接电源正极（DC12V）

黑色接电源负极（GND）

黄色接阀门控制（控制信号输出）

绿色接流量计电源（给流量计供电正极，流量计电源负极接水控机黑色线，电源负极共用）

蓝色接流量计信号输入

不用的其余线禁止短路，分别包扎

联网版水控机接线说明(适用型号:B406/B426/B456/B466)

红色接电源正极（DC12V）

黑色接电源负极（GND 信号地线共用）

黄色接阀门控制（控制信号输出）

绿色接流量计电源（给流量计供电正极，流量计电源负极接水控机黑色线，电源负极共用）

蓝色接流量计信号输入

棕(灰)色接RS485-A

白色接RS485-B

不用的其余线禁止短路，分别包扎

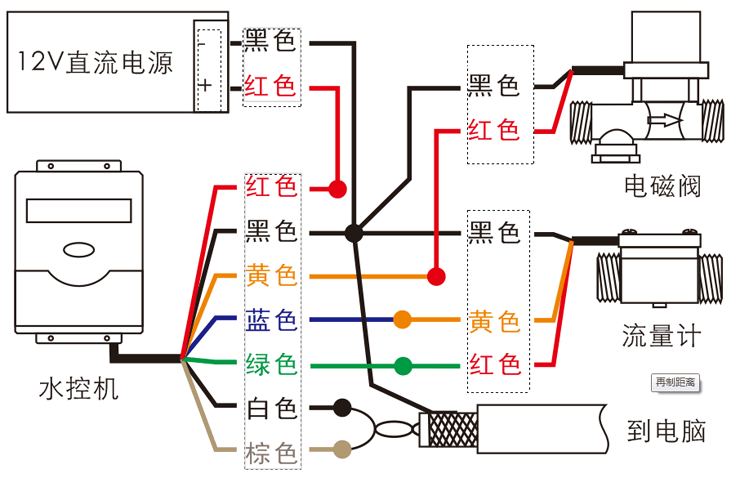

 ^水控机电磁阀接线图^（不需要流量计可以忽略，单机版不支持接网络线）

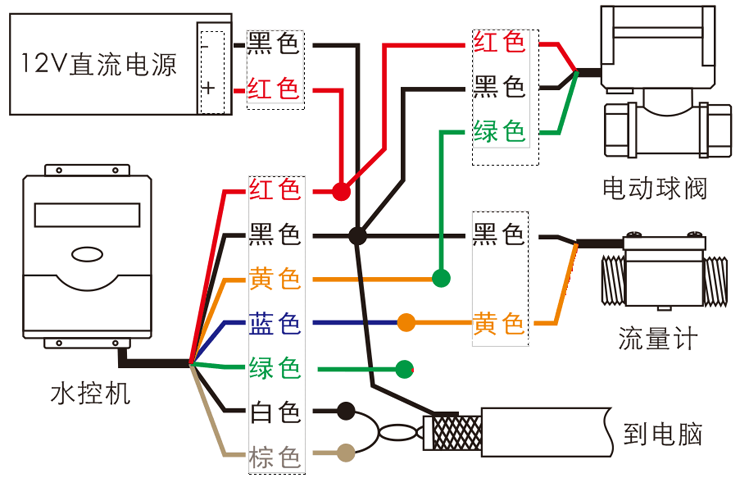

 ^水控机电动球阀接线图^（不需要流量计可以忽略，单机版不支持接网络线）

 ^水控机电磁阀接线图版式二^（不需要流量计可以忽略，单机版不支持接网络线）

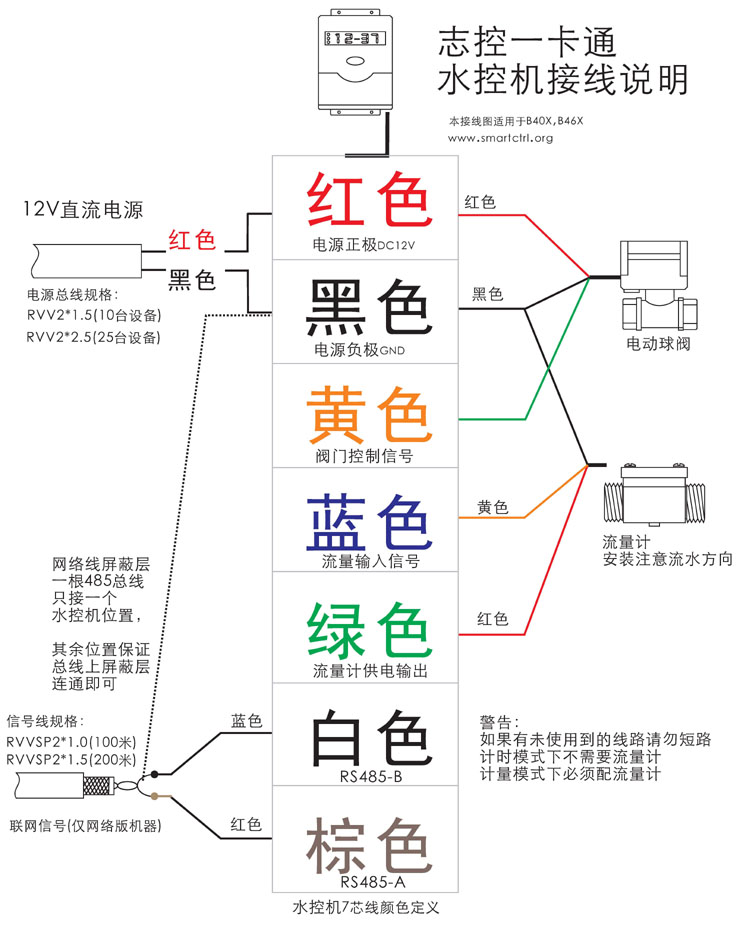

 ^水控机电动球阀接线图版式二^（不需要流量计可以忽略，单机版不支持接网络线）
